当聚焦板遇上解码板

发布于:2018-06-08  浏览:883 次

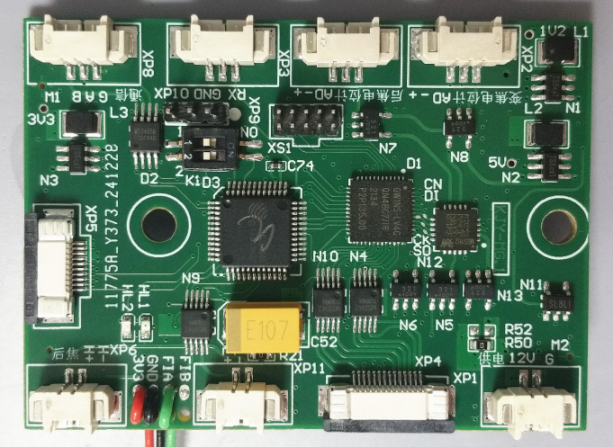

自动聚焦板连接镜头聚焦电位计、聚焦电机即可实现聚焦控制、聚焦预置位等解码功能,接上视频信号,稍作配置即可实现自动聚焦功能。

根据用户建议,我们的自动聚焦板多数款型还具有变倍控制、预置位解码的功能,可以说,一块自动聚焦板,实现了传统镜头解码+自动聚焦的全部功能。

 不过,总有用户难以割舍传统解码板的使用情节,当自动聚焦板、解码板同时需要连接镜头时,总是疑惑怎么接线才能合理?下面就两种常用镜头给出我们推荐的电气连接。

当然,如果你变倍、聚焦控制均用自动聚焦板控制,可以忽略下面的内容。

1、镜头变倍、聚焦电位计各自独立,也就是常说的10线制,推荐接线如下图所示。

   该图中,VREF-J为自动聚焦板提供给电位计的参考电压3.3VVREF-D为解码板提供给变倍电位计的参考电压,具体值则要查看解码板的使用说明书了。

   由于变倍、聚焦电位计各自独立,所以自动聚焦板、解码板各自提供参考电压,互不干涉。

由于自动聚焦板识别变倍信号有助于提高全视场范围聚焦速度与成功率,所以,虽然不用自动聚焦板控制变倍,也建议把变倍电位计反馈引入到自动聚焦板,此时,必须同时把两块板子的地信号相连。

2、镜头变倍、聚焦电位计两端在镜头内部相连,也就是常说的8线制,推荐接线如下图所示。

由于变倍、聚焦电位计地、参考端内部已经连在一起,则电位计参考电压只能由自动聚焦板、解码板中的一块提供,严禁两块板子同时提供参考电压!鉴于自动聚焦板参考电压的优良品质,上图电位计的参考电压推荐由自动聚焦板提供,同时,变倍信号仍然需要由包括地线在内的两根信号把两块板子连起来。

3、对于8线制镜头,当然也可以由解码板提供参考电压,但要特别注意,解码板参考电压不得超过1.5V~3.3V范围,否则会造成聚焦精度下降或烧毁板子。

4、需要强调下,自动聚焦板与解码板只要有信号相连,就必须共地!

5、对于焦距较短或对精度要求不高的镜头,可以把自动聚焦板的变倍反馈信号直接与VREF-J就近相连,此时,不用过多考虑与解码板的关系。
